У саморегулирующегося греющего кабеля нет одной температуры нагрева для любых условий. Она зависит от модели, теплоотдачи, монтажа и температуры обогреваемого объекта. Например, для серии Thermon BSX указаны максимальная температура поддержания 65 °C и допустимое длительное воздействие 85 °C при отключённом питании. Это разные характеристики, а не два режима нагрева.
Какие температуры нужно различать
В карточке товара может быть написано «рабочая температура», «температура поддержания», «максимальная температура воздействия» или просто «до 85 °C». Без пояснения эти формулировки легко перепутать. Ориентироваться нужно на паспорт именно выбранного артикула.
| Параметр | Что показывает | Как использовать |
|---|---|---|
| Максимальная температура поддержания | Верхнюю границу заявленного применения для поддержания температуры объекта. | Проверить допустимость задачи, затем рассчитать достаточность мощности при нужной температуре. |
| Температура воздействия при включённом питании | Допустимый температурный режим кабеля под напряжением. | Учесть горячий продукт, оборудование и другие источники нагрева. |
| Температура воздействия без питания | Какой внешний нагрев допускается для обесточенного кабеля. | Проверить длительность воздействия и ограничения при промывке, пропарке или остановке системы. |
| Фактическая температура оболочки | Температуру поверхности в конкретной точке и в конкретный момент. | Измерять в рабочих условиях; не отождествлять с температурой воды или паспортным пределом. |
| Минимальная температура монтажа | Нижнюю границу температуры, при которой разрешены монтажные операции. | Не путать с температурой пуска и эксплуатации. |
Для взрывоопасных зон дополнительно проверяют температурный класс и условия сертификата. Он относится к ограничениям температуры поверхности при оговорённых условиях и не задаёт температуру воды в трубе. Например, паспорт BSX приводит температурные классы отдельно от температуры поддержания.
65, 80, 85 или 120 °C: примеры реальных характеристик
Названия «низкотемпературный», «среднетемпературный» и «высокотемпературный» помогают ориентироваться в ассортименте, но не заменяют числовые параметры производителя. Нельзя переносить предел одной серии на любой саморегулирующийся кабель.
| Серия | Максимальная температура поддержания | Воздействие без питания | Уточнение |
|---|---|---|---|
| eltherm ELSR-N | 65 °C. | 80 °C, длительно. | На странице серии указана температура поддержания; в техническом листе 65 °C также приведены как предел длительного воздействия под напряжением. |
| Thermon BSX | 65 °C. | 85 °C, длительно. | В таблице паспорта отдельно обозначено отключённое питание — Power-off. |
| eltherm ELSR-H | 120 °C. | 210 °C с ограничением 1 000 часов. | Для применения во взрывоопасных зонах производитель отдельно указывает предел 180 °C; требуется проверка исполнения и документации. |
Это сравнение параметров, а не рейтинг и не перечень взаимозаменяемых моделей. Перед покупкой сверяют актуальный паспорт поставляемого изделия, напряжение, оболочку и назначение. Промышленный кабель с большим температурным пределом сам по себе не становится лучшим выбором для пластикового водопровода.
Почему один кабель нагревается по-разному
Тепловыделение саморегулирующегося кабеля меняется в зависимости от местных температурных условий. На более холодном участке он может отдавать больше тепла, на прогретом — меньше. У серии BSX этот принцип прямо описан производителем. Подробнее об устройстве нагревателя — в статье о принципе работы саморегулирующегося кабеля.

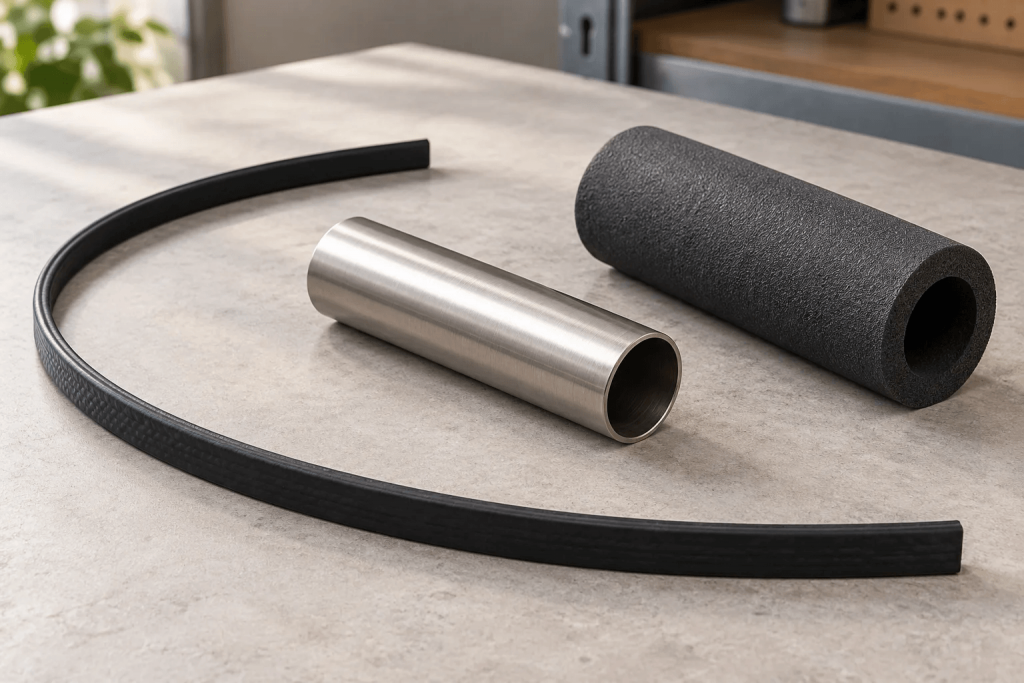

Фактический нагрев определяется тепловым балансом: сколько энергии кабель выделяет и сколько уходит в трубу, жидкость и окружающую среду. Поэтому проверка короткого отрезка в комнате не показывает, как будет работать система на улице.
- Температура и движение жидкости. Холодная проточная вода отводит тепло иначе, чем неподвижная вода в закрытой трубе.
- Контакт с трубой. Способ крепления и распределения тепла влияет на передачу энергии от оболочки к объекту.
- Теплоизоляция. Её материал, толщина, целостность и влажность определяют потери тепла.
- Условия вокруг трубы. Ветер, мороз, расположение в помещении или на улице меняют нагрузку на обогрев.
- Управление. Датчик и настройки терморегулятора определяют, когда питание подаётся и отключается.
Слабое ощущение тепла на поверхности ещё не доказывает неисправность. Критерий работы системы — достижение расчётной температуры объекта при допустимых электрических и температурных режимах.
Как выбрать температурный режим под задачу
Защита водопровода от замерзания
Задача — компенсировать потери тепла и сохранить воду в расчётном положительном диапазоне. Нагрев до паспортного максимума не требуется. Для подбора нужны длина и диаметр трубы, её материал, минимальная наружная температура, условия прокладки и параметры теплоизоляции.
У пластиковых труб дополнительно проверяют допустимую температуру материала и совместимость способа монтажа. Числа 16, 20 или 30 Вт/м не дают универсального ответа: производительность сопоставляют с теплопотерями именно этой трубы. Алгоритм разобран в материале «Расчёт и подбор греющего кабеля для трубопроводов».
Установка внутрь трубы
Проверяют прямое разрешение производителя на такой монтаж, совместимость оболочки с жидкостью и требования к вводу. Для питьевой воды дополнительно необходимы соответствующие документы для страны применения. Разрешение на наружный обогрев не означает разрешения на погружение. В документации DEVIpipeheat 10 V3, например, внутренний монтаж привязан к местным требованиям сертификации.

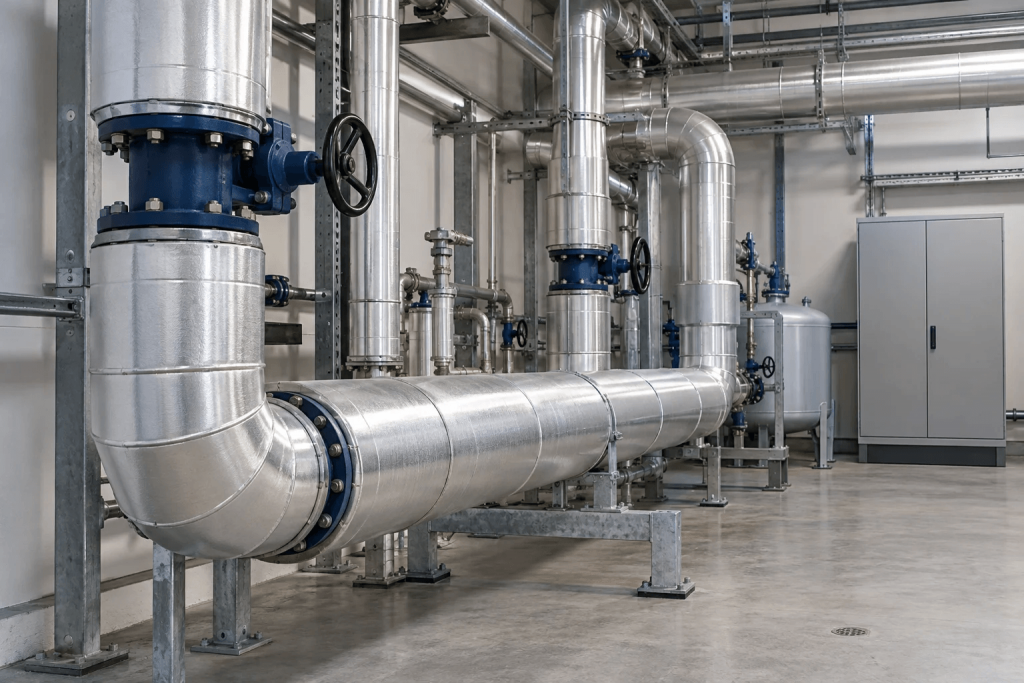

Поддержание технологической температуры
На производстве учитывают нормальную температуру продукта, пуск, остановку и горячую очистку оборудования. Если труба нагревается от процесса сильнее, чем допускает кабель, уменьшение его собственной мощности не защитит материал от внешнего нагрева. Для таких режимов нужна подходящая серия и проверка предела воздействия.
Кровля, водостоки и другие поверхности
Проверяют назначение серии, устойчивость оболочки к условиям эксплуатации и допустимые основания. Кабель для труб нельзя автоматически считать подходящим для водостока, дорожки или тёплого пола только потому, что его температура кажется достаточной.
Отключается ли кабель сам и нужен ли терморегулятор
Саморегулирование означает изменение тепловыделения. Оно не равно размыканию электрической цепи при достижении выбранной температуры. Поэтому утверждение «на 65 °C кабель полностью выключается» нельзя использовать как общее правило.
Терморегулятор управляет питанием по показаниям датчика и помогает поддерживать нужный режим. Требования зависят от конкретной системы: для DEVIpipeheat 10 V3 производитель предусматривает термостат с защитой от перегрева и УЗО с током срабатывания не более 30 мА. Это пример требования к изделию, а не замена электрическому проекту.
Тип датчика, место установки и уставки выбирают по инструкции. Датчик воздуха и датчик на трубе решают разные задачи. Для оборудования с ограничением температуры могут понадобиться отдельные функции защиты. Подходящие устройства представлены в разделе терморегуляторов для трубопроводов и резервуаров.
Как связаны температура, мощность и расход электричества
Мощность в Вт/м и температура в °C — разные величины. Обозначение «20 Вт/м при +10 °C» сообщает мощность в определённых условиях испытания, а не температуру нагрева 20 °C и не неизменное потребление.
Например, паспорт ELSR-N содержит номинальные мощности при +10 °C и графики для установки на теплоизолированной металлической трубе. Там же длина цепи зависит от температуры включения и характеристик автомата. Поэтому выбирать защиту только по произведению длины на номинальные Вт/м недостаточно.
Условный пример расхода, не расчёт подбора
Пусть для 10 м кабеля средняя измеренная мощность во время включённого нагрева составила 12 Вт/м, а суммарное время такого нагрева — 8 часов.
10 × 12 = 120 Вт = 0,12 кВт
0,12 × 8 = 0,96 кВт·ч
Число 12 Вт/м взято для примера и не является характеристикой перечисленных серий. Если средняя мощность или время изменятся, изменится и расход.
Для оценки затрат измеряют потребление за характерный период и умножают кВт·ч на действующий тариф. Обещать одинаковый процент экономии для всех установок некорректно: результат зависит от погоды, теплоизоляции и управления.
Как проверить, до какой температуры нагревается кабель
- Уточнить модель и условия проверки. Найти паспорт, номинальное напряжение и допустимый способ включения. Не проверять неизвестный отрезок случайным подключением к сети.
- Определить, что измеряется. Температура оболочки, стенки трубы и воды — разные показатели. Для задачи защиты от замерзания важен результат на обогреваемом объекте.
- Дождаться установившегося режима. Время зависит от конструкции, массы трубы, жидкости и теплоизоляции. Универсального правила «через пять минут должно быть 65 °C» нет.
- Применить подходящий прибор. Контактный датчик должен иметь хороший тепловой контакт и нужный диапазон. При ИК-измерении учитывают размер пятна и излучательную способность поверхности.
- Записать условия. Температуру окружающей среды, состояние потока, точку измерения, настройки и время работы. Без этого сравнение двух измерений малоинформативно.
Пирометр на блестящей металлической трубе может дать ошибочный результат из-за отражения и низкой излучательной способности. Производитель измерительных приборов Fluke отдельно предусматривает настройку этого параметра для труб и других блестящих поверхностей.
Измерения внутри электрических соединений, проверку изоляции и поиск неисправностей поручают специалисту. По ощущению рукой нельзя ни подтвердить паспортные характеристики, ни оценить электробезопасность.
Почему кабель слабо греет или труба остаётся холодной
| Наблюдение | Возможная причина | Следующее действие |
|---|---|---|
| В тёплой комнате нагрев слабый | Снижение тепловыделения при прогреве. | Сопоставить условия с паспортом, измерить температуру и потребление. |
| Кабель греет, труба замерзает | Недостаточная мощность, повреждённая изоляция, неучтённые теплопотери или плохой контакт. | Проверить монтаж и пересчитать систему для фактических условий. |
| Нагрев отсутствует | Отключение управления, отсутствие питания, повреждение соединения или кабеля. | Проверить индикацию контроллера; электрическую диагностику поручить специалисту. |
| Защита отключается при пуске | Несоответствие цепи условиям холодного пуска либо электрическая неисправность. | Проверить длину, защиту и изоляцию. Не увеличивать номинал автомата без расчёта. |
| Локальный чрезмерный нагрев | Ошибка монтажа, внешнее тепловое воздействие или повреждение. | Отключить систему до выяснения причины, если есть признаки повреждения или превышения допустимого режима. |
Саморегулирующийся кабель не компенсирует любую ошибку монтажа. Не следует проверять его нагрев в плотной бухте, менять схему соединений или делать пересечения, если такой способ применения не разрешён документацией. Герметичность муфт, защитное заземление и электрическая защита остаются частью системы.
Часто задаваемые вопросы
Саморегулирующийся кабель всегда нагревается до 65 °C?
Нет. Это может быть паспортный предел поддержания или воздействия при включённом питании. Реальная температура зависит от модели и теплообмена.
Что означает 85 °C в характеристиках?
Нужно прочитать название параметра. Например, у Thermon BSX это предел длительного воздействия при отключённом питании, а не заданная температура нагрева.
До какой температуры нагреется вода в трубе?
По одной маркировке кабеля ответить нельзя. Нужны теплопотери, мощность в рабочих условиях, расход воды, теплоизоляция и настройки управления.
Можно ли получить 65 °C от любого кабеля мощностью 16 Вт/м?
Нет. Линейная мощность не задаёт конечную температуру объекта. Возможность поддержания 65 °C проверяют по паспорту и тепловому расчёту.
При какой температуре кабель полностью отключается?
У саморегулирования нет универсальной температуры полного отключения. Питание отключает предусмотренное системой управляющее или защитное устройство.
Можно ли оставлять обогрев включённым постоянно?
Только если такой режим предусмотрен изготовителем и проектом системы. При этом нужно соблюдать требования к терморегулятору, защите и температурным пределам.
Можно ли укладывать кабель на пластиковую трубу?
Да, если это разрешено для выбранной модели и трубы. Проверяют мощность, температурные ограничения, крепление и способ распределения тепла.
Подходит ли наружный кабель для установки в питьевую воду?
Не автоматически. Нужны разрешённое внутреннее применение, подходящая оболочка, герметичный ввод и действующие документы для этого использования.
Почему один участок горячее другого?
Участки могут иметь разный теплообмен. Но резкий локальный перегрев, повреждения или запах требуют отключения и проверки, а не объяснения только саморегулированием.
Можно ли заменить терморегулятор саморегулирующимся кабелем?
Нет, эти элементы выполняют разные функции. Обязательность и тип управления определяют по инструкции к изделию и требованиям конкретной системы.
