Правильная установка греющего кабеля внутри трубопровода

Содержание:

• Покупка материалов и сборка монтажного комплекта
• Монтаж греющего кабеля в трубопроводе – подробная инструкция
  • Этап 1. Подготовка нагревательного кабеля
  • Этап 2. Укладка греющего кабеля в трубу
  • Этап 3. Подключение системы к электропитанию

Покупка материалов и сборка монтажного комплекта

Система подогрева трубопроводов состоит из нескольких компонентов. Главным является греющий кабель. Он должен обладать не только подходящими рабочими характеристиками, но и достаточной длины – она определяется протяженностью трубы, внутри которой выполняется его укладка.

В процессе монтажа также понадобятся:

• комплект термоусадочных муфт (колпачков);
• тройник и сальник для правильного ввода кабеля;
• евровилка для подключения к розетке.

Электропитание системы осуществляется по отдельной линии. Для обеспечения максимально высокого уровня безопасности в случае повреждения изоляции в схему подключения обязательно добавляют автоматический выключатель и УЗО на 10 мА.

Монтаж греющего кабеля в трубопроводе – подробная инструкция

Неправильное соединение компонентов может стать причиной появления короткого замыкания и привести к повреждению системы подогрева. Чтобы избежать этого, рекомендуем проводить монтажные работы внимательно и последовательно.

Этап 1. Подготовка нагревательного кабеля

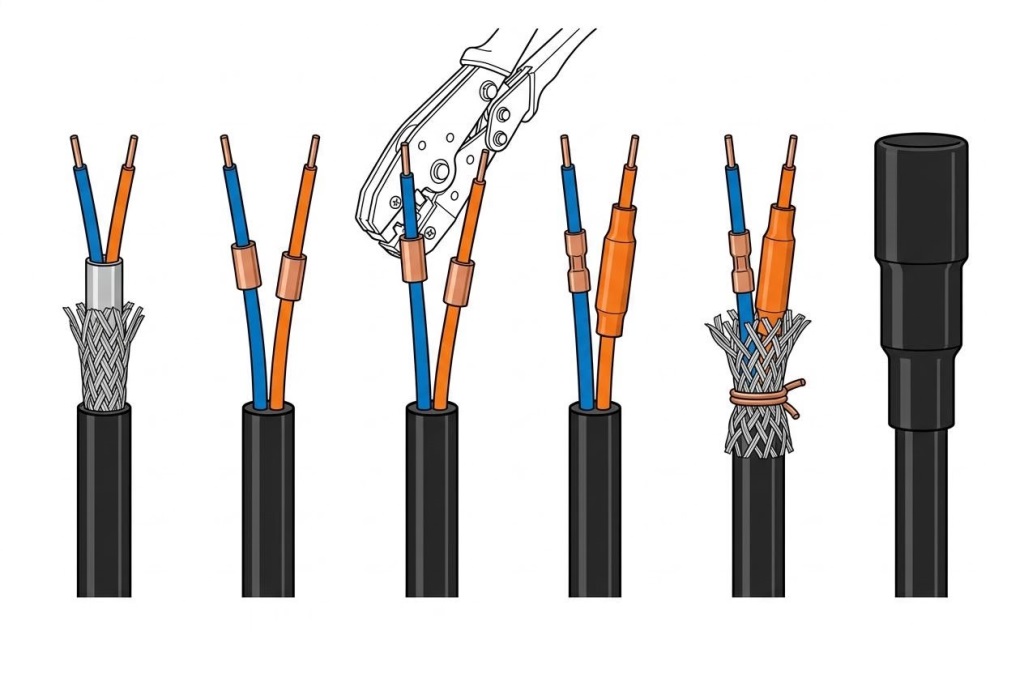

Перед проведением монтажа нужно соединить основные компоненты в единую линию. Первым делом выполняется концевая заделка греющего кабеля. Работы проводятся в таком порядке:

1. Отступив от края около 4,5 см, снимают оболочку-изоляцию и оплетку.
2. Часть матрицы срезают ступенькой – одна жила получается короче второй.
3. На зачищенный участок надевают клеевую термоусадку и прогревают ее феном.
4. Новую изоляцию дополнительно обжимают плоскогубцами и срезают излишки.
5. Поверх первой термоусадки надевают еще одну – большего диаметра.
6. Вторую муфту устанавливают с нахлестом на защитную оболочку кабеля.
7. Для герметизации ее также прогревают, обжимают и обрезают.

После концевой заделки устанавливается проходной комплект (сальник). Данный компонент будет использован для герметизации места ввода греющего кабеля в трубопровод. Сальник состоит из двух резьбовых втулок, латунных шайб и эластичного уплотнителя. Надевают его на греющий кабель через отверстие, расположенное по центру.

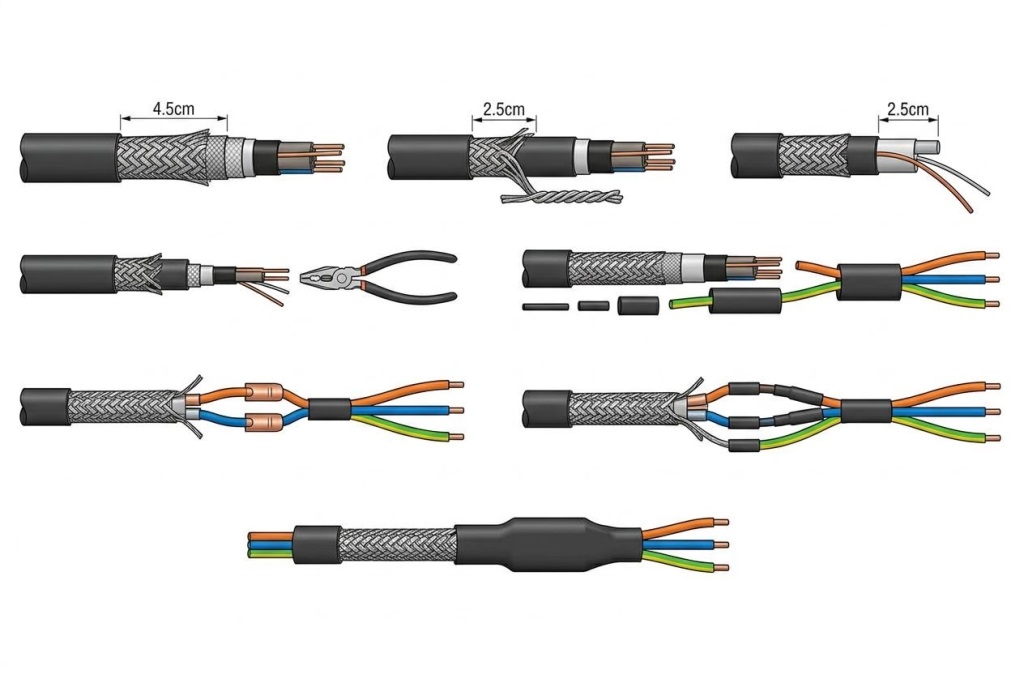

По завершению установки проходки выполняется присоединение силового провода и вилки, которые будут использованы для подключения к системе электропитания. Процедура сращивания происходит по такой технологии:

1. С конца греющего кабеля снимается защитная оболочка (отступ – 4,5 см).
2. Жилы металлической оплетки скручиваются вместе. Они будут использованы для заземления.
3. Отступив от края примерно 2,5 см, снимают второй слой изоляции.
4. Токопроводящие жилы освобождаются от матрицы с помощью плоскогубцев.
5. На концы силового и греющего кабелей надевают термоусадочные муфты.
6. Жилы обоих проводов соединяются с помощью медной гильзы и обжимаются.
7. Место соединения на каждом проводе дополнительно закрывается термоусадкой.
8. Оплетка греющего кабеля соединяется обжимной гильзой с заземлением силового провода.
9. Место скрутки дополнительно герметизируют термоусадочным колпачком.
10. Выполняется общая изоляция узла сращивания кабелей.

Этап 2. Укладка греющего кабеля в трубу

Подготовленный провод системы подогрева нужно правильно разместить внутри трубопровода. В этом случае важно избегать чрезмерного применения силы и растяжения кабеля. Также нужно постараться обойти участки с острыми или прямыми углами.

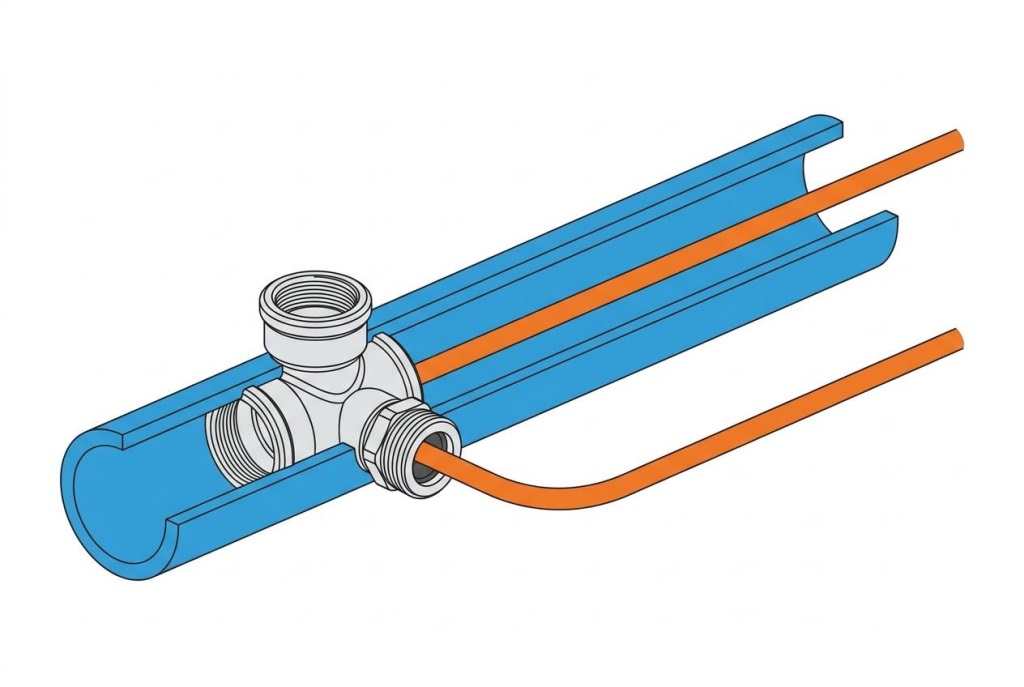

Процесс монтажа греющего кабеля в трубе выглядит так:

1. Изолированный конец провода протягивают через тройник, который устанавливают на входе.
2. Кабель аккуратно проталкивают на всю длину трубопровода.
3. Место сращивания силового и греющего провода удаляют от входа на 5-10 см.
4. Для герметизации ввода затягивают зажимные втулки проходки.
5. Крепления хорошо закручивают сначала вручную, а затем – ключом.

Важно! Протягивать кабель через участки с запорной арматурой категорически запрещено. При перекрытии трубопровода неизбежно произойдет повреждение провода.

Этап 3. Подключение системы к электропитанию

Источником питания для греющего кабеля служит обычная розетка. Одна должна быть выведена на отдельную линию с дополнительной установкой УЗО и автоматических выключателей.

Чтобы запустить систему подогрева трубопровода, нужно просто вставить находящуюся на ее конце вилку в розетку. Если провод создан на основе саморегулирующейся матрицы, пользователю больше ничего не придется делать. Система будет регулировать процесс подогрева трубопровода в автоматическом режиме:

• включаться при остывании жидкости до +5 °C;
• отключаться при нагреве воды до +15 °C.

Не забывайте, что регулярное отсоединение саморегулирующего греющего кабеля от розетки сокращает продолжительность его службы! Если хочется сэкономить энергоресурсы и повысить эффективность системы, рекомендуем дополнительно утеплить трубопровод снаружи с помощью специального термоизолирующего кожуха.
