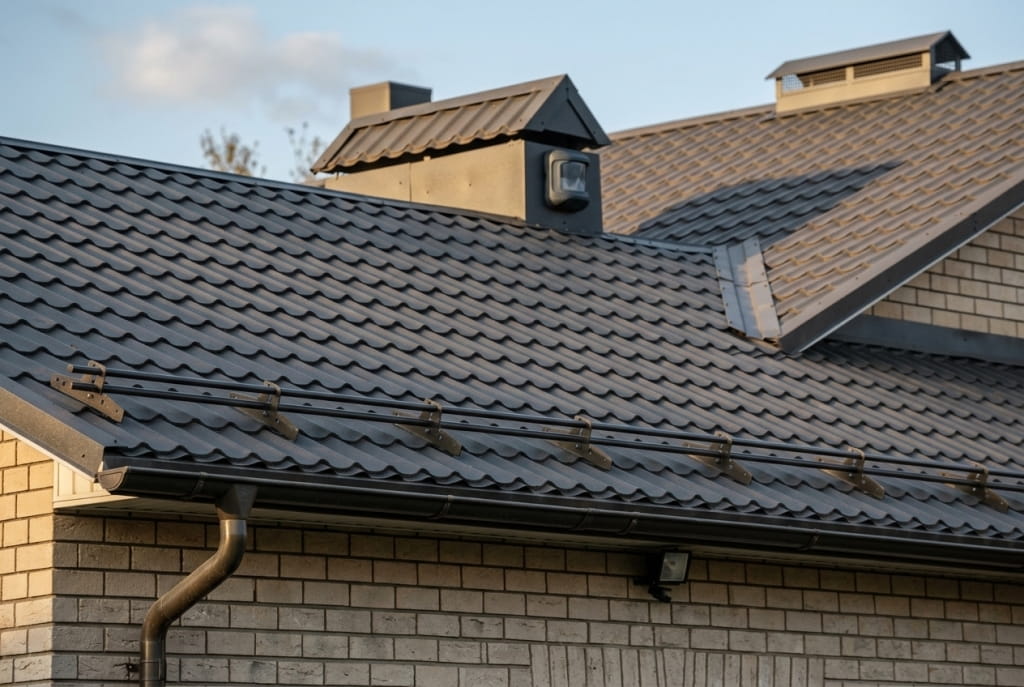

Трубчатые снегозадержатели – решение для крыш частных домов, многоэтажек с двухскатной крышей или односкатной крышей. При обильных снегопадах именно данные приспособления позволяют значительно задержать продвижение снежных масс по крыше. В обычных условиях снег скапливается на крыше в больших объемах и скатывается огромной лавиной, которая может вполне серьезно повредить людей, проходящих пол домом или машины. Снегозадержатели позволяют не только приостановить, но и разделить снежный поток на несколько частей, что обеспечивает более безопасное схождение снега.
Конструкция трубчатого снегозадержателя
Снегозадержатели нужны в местах с наиболее скользким покрытием или с наибольшим углом ската крыши, то есть там, где снег не будет задерживаться из-за плохой схватываемости. Особенность снега в том, что он вполне может накапливаться в кромке крыши в месте расположения дренажа, создавая опору для настила больших объемом. После накапливания на кромке в больших количествах снег сходит в низ огромнейшей лавиной, которая затрагивается не определенный участок, в практически весь скат крыши, что крайне опасно. Так, обязательно стоит устанавливать снегозадержатели на профнастиле, металлочерепице и фальцевом кровельном материале. Монтаж трубчатых удержателей снега для таких случаев является самым верным выходом.

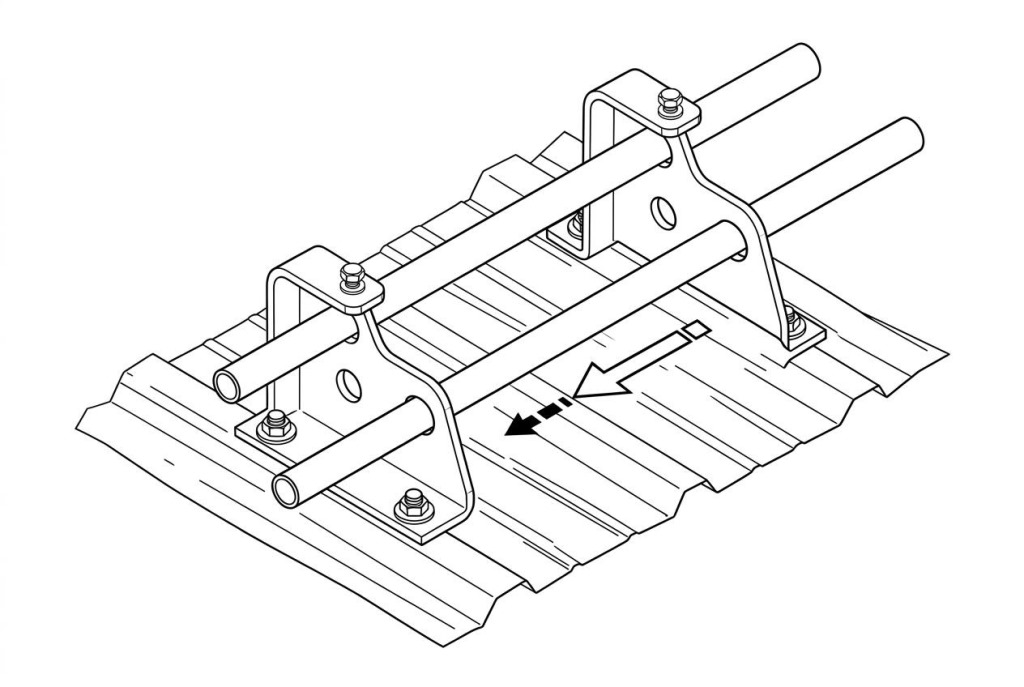

Состоят данные приспособления из двух металлических трубок, которые скреплены между собой кронштейнами. Кронштейны выполняют две задачи – удерживают трубки и разрезают большой объем снега на еще более мелкие части по вертикале. Кронштейны изготавливаются из таких материалов:
- алюминия;
- меди;
- оцинкованной стали.
Методика установки и крепления
Трубчатая конструкция данного приспособления сегодня считается самой востребованной за счет простой конструкции и высокой ее прочности. Используется с целью обустройства крыш с крайне гладкой поверхностью, по которой снег может передвигаться с высокой скоростью, так как нет сцепления с поверхностью.
Как размещать и какое количество модулей требуется
Изначально при создании снегозадержателей нужно рассчитать максимально допустимую нагрузку, а также создать схему размещения модулей по крыше. В дальнешем это значительно упростит монтаж данных изделий, более того, не будет недостатка или переизбытка крепежей и самих модулей.
Расчеты выполняются с корректировкой на несущую способность крыши, а также на прочность самих снегоудержателей. Установка модулей должна проходить перпендикулярно или параллельно движению снега. Чаще используется вариант в котором есть как параллельные, так и перпендикулярные блоки, которые одновременно удерживают и разрезают общую снеговую шапку на более мелкие поля.
Компания «Теплокабель» оказывает профессиональные услуги по монтажу снегозадержателей на кровле. Для расчета стоимости оставьте заявку на сайте.
Расчет шага между опорами и расстояния между элементами
Нормативы расчета говорят о том, что самой главной величиной при расчете нагрузки является средний показатель снежных осадков в конкретном регионе. Это необходимо для правильного распределения нагрузки между снегодержателями и несущими опорами крыши и здания в целом. Если не учитывать это, то снежная насыпь на кромке крыши в месте ливневки способна перевесить профнастил или металлочерепицу и вырвать ее с крепежом, нарушив таким образом общую целостность покрытия.
Снегодержатели устанавливаются по периметру крыши сплошной линией, при длине ската более 5,5 метров допустимо использование нескольких рядов удержателей, при этом допустимое расстояние между рядами не должно превышать 2 метров. При монтаже удержателей на металлических крышах стоит делать это на одном уровне с несущими конструкциями, в частности стенами, это позволит снежной массе накапливаться до линии карниза, что убережет покрытие от разрушения. От самого карниза до стены должно быть не более 60-100 см, что обеспечит нормальный уровень схождения небольших снежных масс. Также обязательно стоит устанавливать удержатели снега в местах расположения мансардных окон, при этом для установки потребуется сплошная обрешетка.
Крепежи и переходящие звенья для монтажа помогают регулировать количество труб и рядов. Количество рядов зависит от климата. Главная часть нагрузки в снегоудержателях приходит именно на крепежи, а уже потом на трубы, поэтому важно, чтобы эти элементы были изготовлены из прочных и долговечных материалов. Между элементами крепления должно соблюдаться расстояние в 40-120 см, если скат крыши больше 5,5 метров, шаг крепежа должен быть не больше 60-90 см, а при меньшей длине скаты – 30-60 см.
Количество рядов снегозадержателей для скатной кровли
Угол наклона кровли, град | Снеговой район* | I | II | III | IV | V | VI | VII | VIII | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Расстояние между кронштейнами, мм | 800 | 1100 | 800 | 1100 | 800 | 1100 | 800 | 1100 | 800 | 1100 | 800 | 1100 | 800 | 1100 | 800 | 1100 | |
менее 15 | 37,7 | 27,4 | 25,2 | 18,3 | 16,8 | 12,2 | 12,6 | 9,1 | 9,4 | 6,9 | 7,5 | 5,5 | 6,3 | 4,6 | 5,4 | 3,9 | |
15-25 | 23,1 | 16,8 | 15,4 | 11,2 | 10,3 | 7,5 | 7,7 | 5,6 | 5,8 | 4,2 | 4,6 | 3,4 | 3,9 | 2,8 | 3,3 | 2,4 | |
26-37 | 16,2 | 11,8 | 10,8 | 7,9 | 7,2 | 5,2 | 5,4 | 3,9 | 4,1 | 3,0 | 3,2 | 2,4 | 2,7 | 2,0 | 2,3 | 1,7 | |
38-45 | 13,8 | 10,0 | 9,2 | 6,7 | 6,1 | 4,5 | 4,6 | 3,3 | 3.5 | 2,5 | 2,8 | 2,0 | 2,3 | 1,7 | 2,0 | 1,4 | |
46-55 | 11,9 | 8,7 | 7,9 | 5,8 | 5,3 | 3,9 | 4,0 | 2,9 | 3,0 | 2,2 | 2,4 | 1,7 | 2,0 | 1,4 | 1,7 | 1,2 |
Установка крепежных элементов и кронштейнов

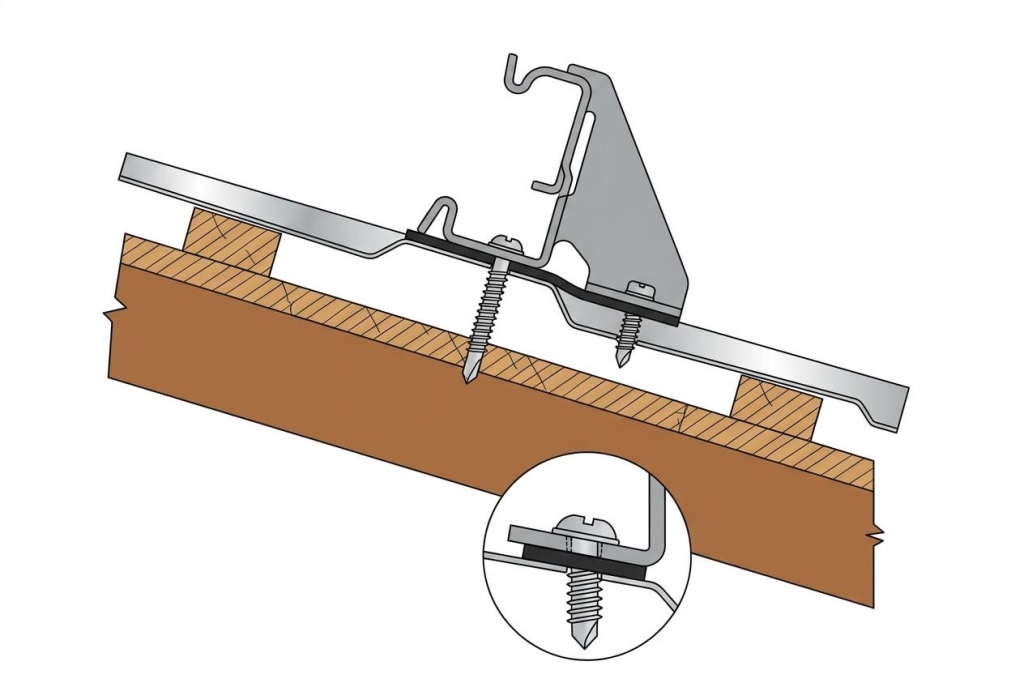

Монтаж кронштейнов и крепежных элементов должен происходит в обрешетку, если крыша покрыта металлочерепицей, профлистом, ондулином. При установке в профнастил, включая металлочерепицу, важно продумать каждый шаг, дабы не разрушить герметичность покрытия. На крышах с битумной черепицей нужно устанавливать кронштейны в стружечную плиту. Керамическая черепица же редко сегодня используется из-за высокой цены и сложности в установке, однако если попалась такая крыша, важно изначально закрепить кронштейны на опорную балку и делать это рекомендовано в момент укладки черепицы для идеального результата.
Кровельную обрешетку рекомендовано расширять при помощи брусков с целью установки креплений для снегоудержателей. Монтаж осуществляется сквозь кровельный материал, используя саморезы с резиновыми прокладками.
Виды кронштейнов
Кронштейн для трубчатых удержателей снега бывают простыми, совершенными и упрощенными. В последних основа немного изогнута, что позволяет установить его за волны металлочерепицы или профлиста. Пружинящий эффект достигается за счет прокладок для уплотнения.
Изначально проводится установка боковых опорных элементов кронштейна, однако при установке снегоудержателя край должен выходит за кронштейн не более чем на 10 см. В дальнейшем проводится примерка конструкций с установленными на них кронштейнами.
Промежуточные опорные элементы не рекомендовано монтировать заранее, так как есть высокая вероятность того, что в дальнейшем отверстия не совпадут друг с другом и придется все начинать сначала. Фиксация кронштейна стоит проводиться в обрешетку, иначе снег при схождении может вырвать основу, потянув за собой огромные пласты крыши.
Как решить возможные проблемы после установки
Длина кронштейна не совпадает с шагом прогонов – частая проблема при установке удержателей снега на крыше. Чтобы правильно рассчитать расстояние между крепежными элементами, нужно помнить о том, что стандартно оно равно 3, 3½ и 4 м, если нет вылета для стропильных ног, также важно отступить еще около 80 см от карниза.
Высота трубчатых удержателей снега ниже, чем у решеток, а в местах соединения данного типа конструкций с кровлей наблюдается появление неизолированных отверстий, которые также нужно изолировать отдельно. Поэтому этот шаг важно продумать при монтаже.
Также трубчатые удержатели не могут обезопасить от мелких ледяных осколков, для решения этой проблемы нужно установить специальную разделительную планку.
