Арт. ETR/F-1447A
Наличие уточните у менеджера

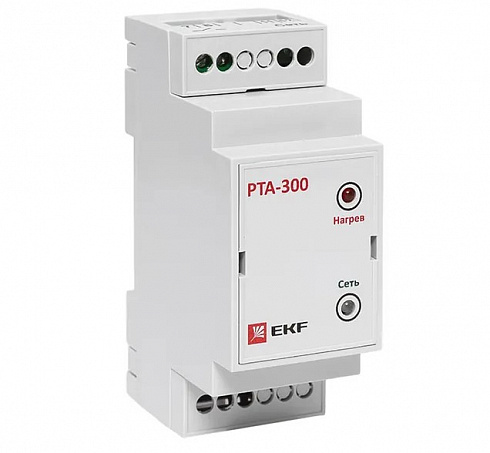

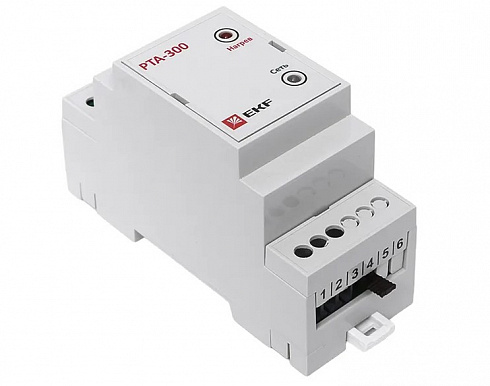

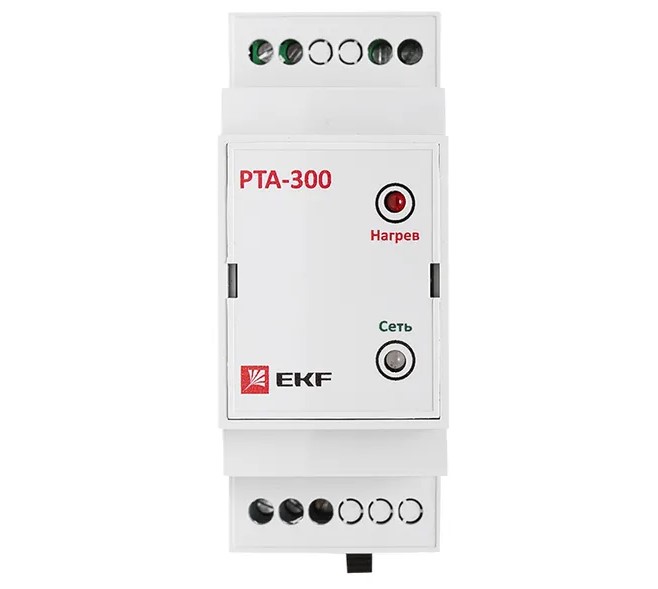

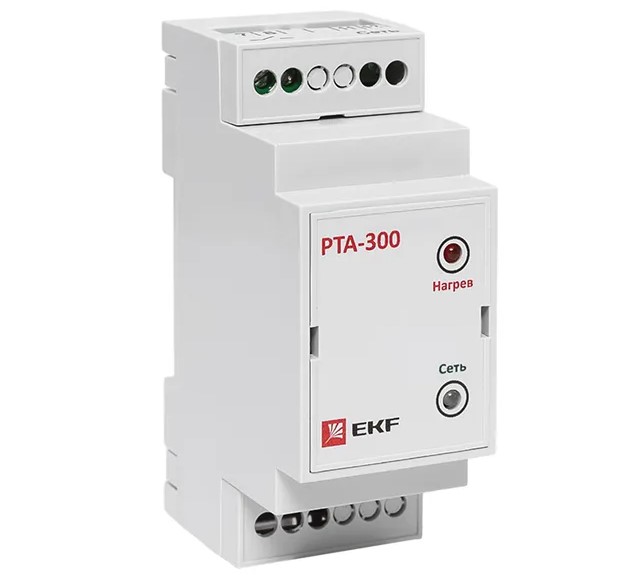

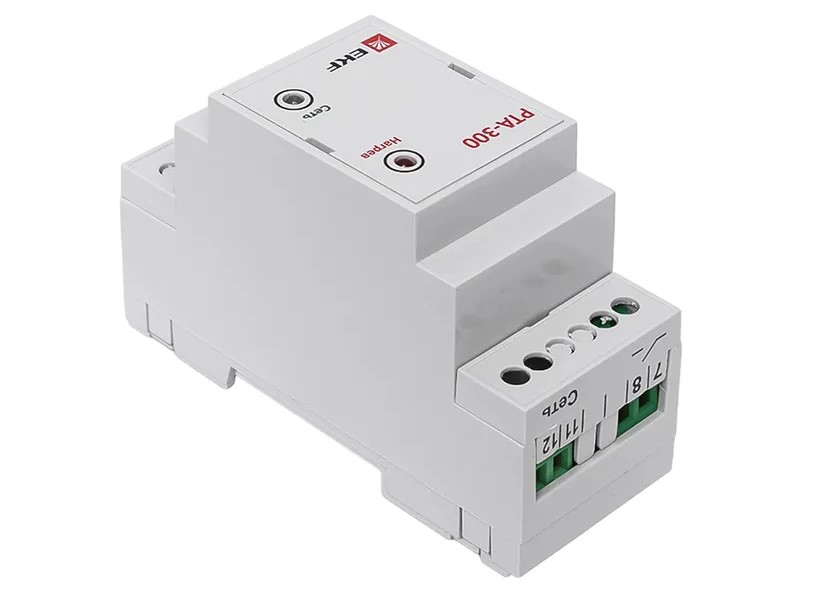

Терморегулятор РТА-300 — электронный регулятор температуры производства EKF, предназначенный для автоматического управления системами антиобледенения кровли, водостоков, желобов, открытых площадок и ступеней. Устройство самостоятельно включает и отключает греющий кабель, поддерживая заданный температурный режим без участия оператора.
EKF PROxima
Антиобледенение
DIN-рейка
110–245 В
IP20
Сертификат ЕАЭС
Основные параметры
Ток нагрузки
16 А (встроенное реле)
Диапазон регулирования
+3 … +5 °С (фиксированный)
Напряжение питания
110–245 В, 50 Гц
Датчик (совместимый)
TS01, до 50 м
Степень защиты
IP20
Рабочая температура
−20 … +45 °С
Назначение и принцип работы
Терморегулятор РТА-300 входит в серию регулирующей аппаратуры EKF, специально разработанной для управления антиобледенительными системами. В отличие от универсальных термостатов, РТА-300 запрограммирован на поддержание фиксированного температурного диапазона +3…+5 °С — оптимального для предотвращения намерзания льда на поверхностях. Это означает, что регулятор не требует дополнительной настройки при вводе в эксплуатацию: достаточно подключить датчик и смонтировать прибор в щит управления.
Управление нагрузкой осуществляется через встроенное реле на 16 А, что позволяет напрямую коммутировать греющий кабель мощностью до нескольких киловатт. При необходимости управления более мощными системами предусмотрена возможность подключения внешних контакторов. Прибор постоянно считывает показания датчика температуры TS01: при снижении температуры до нижней границы диапазона цепь нагрузки замыкается, при достижении верхней — размыкается.
Важно: датчик температуры TS01 в комплект поставки не входит и приобретается отдельно. Максимальная длина провода датчика — 50 м, что позволяет размещать шкаф управления на значительном удалении от контролируемой зоны.
Области применения
Обогрев кровли и свесов
Водостоки и желоба
Открытые площадки и пандусы
Ступени и дорожки
Лотки и дренажные каналы
Коммерческие объекты
Преимущества РТА-300
Не требует настройки. Заводская прошивка фиксирует диапазон +3…+5 °С. Прибор готов к работе сразу после монтажа и подключения датчика.
Широкий диапазон питания. Напряжение 110–245 В, 50 Гц обеспечивает совместимость с различными сетями — актуально для объектов со стабилизированным и нестабильным электроснабжением.
Высокая коммутационная способность. Встроенное реле 16 А позволяет напрямую подключать резистивные и саморегулирующиеся греющие кабели без промежуточных контакторов на объектах средней мощности.
Поддержка внешних контакторов. Для управления крупными системами антиобледенения РТА-300 может работать в связке с контакторами — расширяя максимальную мощность нагрузки практически без ограничений.

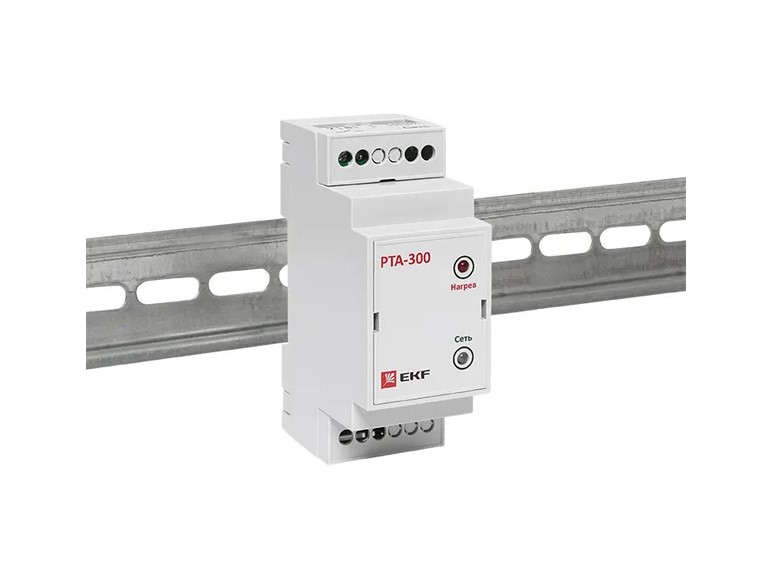

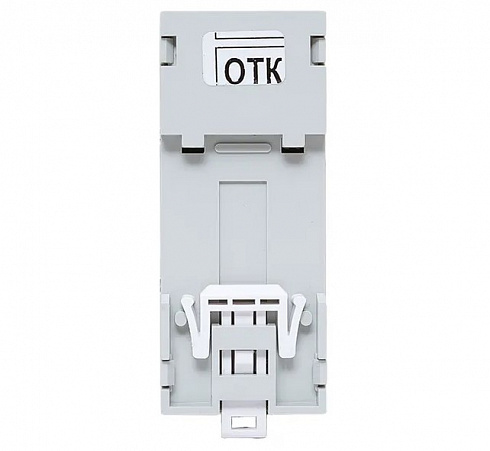

Компактный монтаж. Корпус типоразмера 2 модуля на DIN-рейку (35×85×60 мм, 90 г) легко вписывается в стандартный щит управления и не требует дополнительного пространства.
Работа при отрицательных температурах. Диапазон рабочих температур −20…+45 °С позволяет эксплуатировать прибор в неотапливаемых уличных шкафах в климатических условиях средней полосы России.
Сертификат ЕАЭС. Оборудование имеет сертификат соответствия ЕАЭС RU C-RU.НВ26.В.02375-22, что подтверждает соответствие требованиям безопасности.
Как работает система антиобледенения с РТА-300
1
Монтаж прибора в щит управления
РТА-300 устанавливается на DIN-рейку в распределительный шкаф. Рекомендуется размещать шкаф в укрытом месте — на чердаке или в техническом помещении.
2

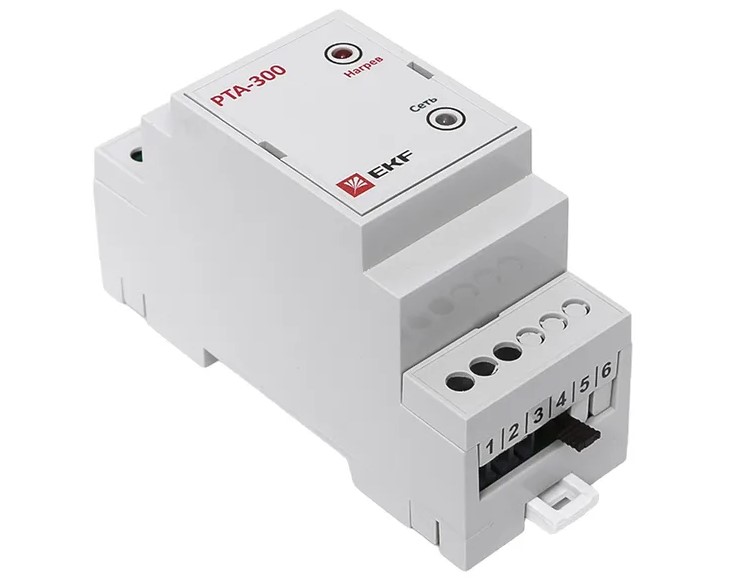

Подключение датчика температуры TS01
Датчик крепится на обогреваемой поверхности — на кровле, в желобе или на ступени. Провод датчика прокладывается до щита управления (до 50 м).
3
Подключение греющего кабеля

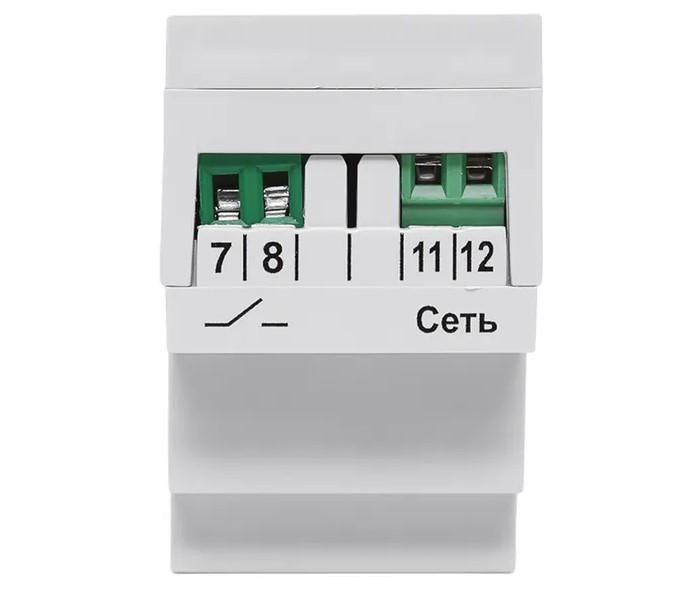

Нагревательный кабель системы антиобледенения подключается к выходным клеммам реле РТА-300 напрямую (при токе до 16 А) или через контактор.
4
Автоматическая работа
При снижении температуры поверхности ниже +3 °С регулятор включает обогрев. При достижении +5 °С — отключает. Никакого ручного вмешательства не требуется.
Часто задаваемые вопросы
В чём отличие РТА-300 от РТА-100 и РТА-200?
РТА-300 — наиболее простая и доступная модель серии с фиксированным диапазоном регулирования и одним каналом датчика. РТА-100 и РТА-200 поддерживают дополнительные датчики (влажности, осадков, талой воды) и имеют расширенные алгоритмы управления для более сложных объектов.
Можно ли изменить температурный диапазон на РТА-300?
Нет. Диапазон +3…+5 °С запрограммирован заводским образом и не подлежит изменению в процессе эксплуатации. Это обеспечивает максимальную надёжность и защиту от ошибок при настройке.
Подходит ли РТА-300 для саморегулирующегося греющего кабеля?
Да. Регулятор совместим как с резистивными, так и с саморегулирующимися нагревательными кабелями. При пусковых токах кабеля, превышающих 16 А, рекомендуется использовать внешний контактор.
Нужен ли дополнительный датчик влажности или осадков?
РТА-300 работает только с датчиком температуры TS01. Если объект требует анализа наличия осадков или влажности поверхности для оптимизации энергопотребления, следует рассмотреть модели РТА-100 или РТА-200.
