Арт. HB220SL2
28 000 руб.
Коробка соединительная РТВ 401-0/0 — взрывозащищённая клеммная коробка производства ССТ Premium для подключения питания и разветвления саморегулирующихся нагревательных кабелей. Исполнение 0/0 означает отсутствие кабельных вводов в базовой комплектации: тип и количество вводов выбираются при заказе под конкретные условия монтажа, что делает коробку универсальным решением для систем электрообогрева трубопроводов, резервуаров и промышленного оборудования.
Взрывозащита 1Ex e IIC T6
IP66
до 50 А / до 550 В
-50…+60°C
Срок службы 10 лет
Назначение коробки РТВ 401-0/0
Коробка РТВ 401-0/0 предназначена для подключения саморегулирующихся нагревательных лент и кабелей к силовой цепи, а также для разветвления нагревательных секций. Коробка монтируется непосредственно на поверхность обогреваемого трубопровода или резервуара и комплектуется устройством ввода под теплоизоляцию.
Конструкция позволяет подключить до двух ниток саморегулирующегося кабеля к одному силовому питающему кабелю или использовать коробку в качестве промежуточного разветвления до трёх ниток. Корпус из стеклонаполненного полиамида обеспечивает высокую коррозионную стойкость и не требует дополнительной антикоррозионной защиты — что особенно важно в условиях нефтехимических производств, водоочистных станций и других агрессивных сред.
Исполнение 0/0 в артикуле означает базовую версию без предустановленных кабельных вводов для питающего кабеля. Вводы (бронированный тип «Б» или пластиковый тип «П») и их количество задаются при оформлении заказа, что обеспечивает точное соответствие условиям каждого конкретного объекта.
Преимущества
Взрывозащита
Сертификат для зон Ex
Пыле- и влагозащита
Степень защиты IP66
Комплектность
Все детали в составе
Совместимость
Все типы саморег. кабелей
Термостойкость
До 180°C рабочая t°
Надёжность
Срок службы 10 лет
Конструкция РТВ 401-0/0 исключает риск повреждения нагревательного кабеля в местах заделки: специальное уплотнение и система ввода под теплоизоляцию защищают место подключения от механических нагрузок, влаги и тепловых деформаций. Это существенно сокращает затраты на техническое обслуживание системы обогрева в течение всего срока эксплуатации.
Совместимые нагревательные кабели
Коробка РТВ 401-0/0 применяется со всеми типами саморегулирующихся нагревательных лент серии ССТ Premium. Клеммные зажимы допускают подключение одножильных и многожильных проводов сечением от 1,5 до 10 мм²:
Область применения
Промышленный обогрев
Обогрев трубопроводов
Обогрев резервуаров
Взрывоопасные зоны
Сложные климатические условия
Нефтехимия и газодобыча

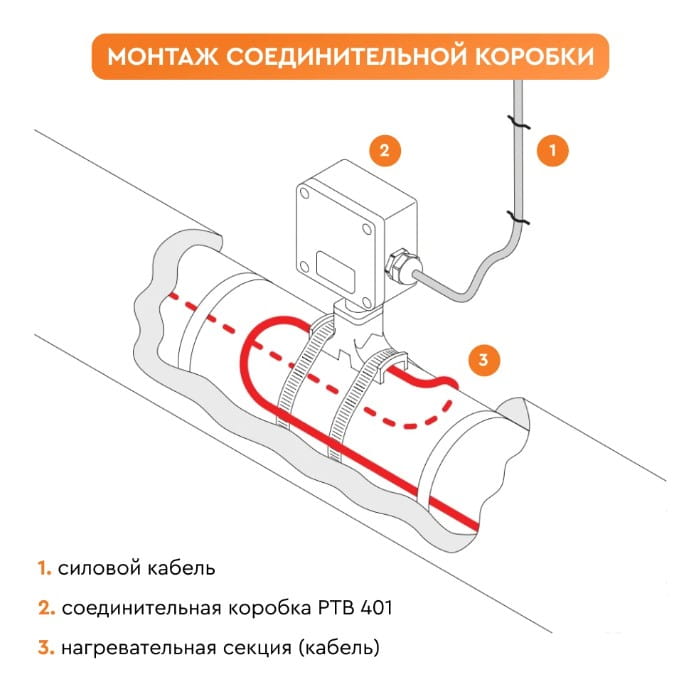

Монтаж коробки РТВ 401-0/0
1
Выбор вводов и комплектация
При заказе определяется тип кабельных вводов: бронированный (Б, латунь М25 Ex) для кабелей диаметром 12–20 мм или пластиковый (П, М25 Ex) для кабелей диаметром 7–18 мм. Все необходимые комплектующие входят в состав поставки.
2
Крепление на трубопроводе или резервуаре
Коробка крепится непосредственно на поверхность обогреваемого объекта с помощью металлического хомута PFS/3 (заказывается отдельно). Монтаж выполняется без специального инструмента — быстро и надёжно.
3
Подключение нагревательного кабеля
Саморегулирующийся кабель заводится через устройство ввода под теплоизоляцию. Комплект для заделки нагревательной ленты подбирается в зависимости от типа применяемой серии кабеля.
4
Подключение силового кабеля и закрытие

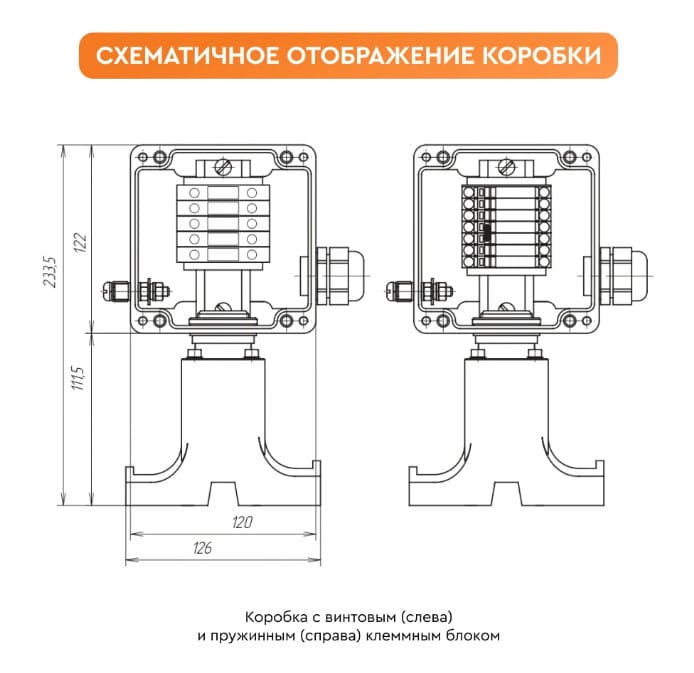

Провода фиксируются в клеммных зажимах (доступны винтовые и пружинные исполнения), крышка закрывается. Система готова к подаче напряжения до 550 В.
Взрывозащита и сертификация
Коробка РТВ 401-0/0 имеет сертификат соответствия, подтверждающий допуск к применению во взрывоопасных зонах согласно российским и международным нормам. Вид взрывозащиты — «е» (повышенная надёжность против взрыва), группа взрывоопасной смеси — IIC (наиболее высокая категория, включая водород), температурный класс — T6.
Степень защиты корпуса IP66 гарантирует полную пыленепроницаемость и защиту от мощных водяных струй — коробка сохраняет работоспособность при прямом контакте с атмосферными осадками и в условиях производственных смывов. Высокая коррозионная стойкость корпуса исключает необходимость нанесения защитных покрытий при эксплуатации в агрессивных средах.
РТВ 401-0/0 — надёжный стартовый узел системы электрообогрева. Универсальная базовая версия без предустановленных вводов даёт проектировщику и монтажнику максимальную гибкость при формировании кабельной трассы: коробка одинаково эффективно работает и как точка подключения питания, и как промежуточное разветвление нагревательных секций.
